GIS终端

110kV及以上交联聚乙烯绝缘电缆终端的主要品种为：户外终端、GIS终端（安装在全封闭组合电器内）和变压器终端（安装在变压器油箱内）。预制橡胶应力锥终端和预制式中间接头是国内目前使用的高压交联电缆附件的主要型式。

我公司生产的110kV系列产品符合IEC60840和GB/T11017.3要求，产品采用专用电场分析软件进行优化设计，选用优质材料和先进的生产工艺制造，保证产品整体电场均匀、性能稳定、运行可靠。

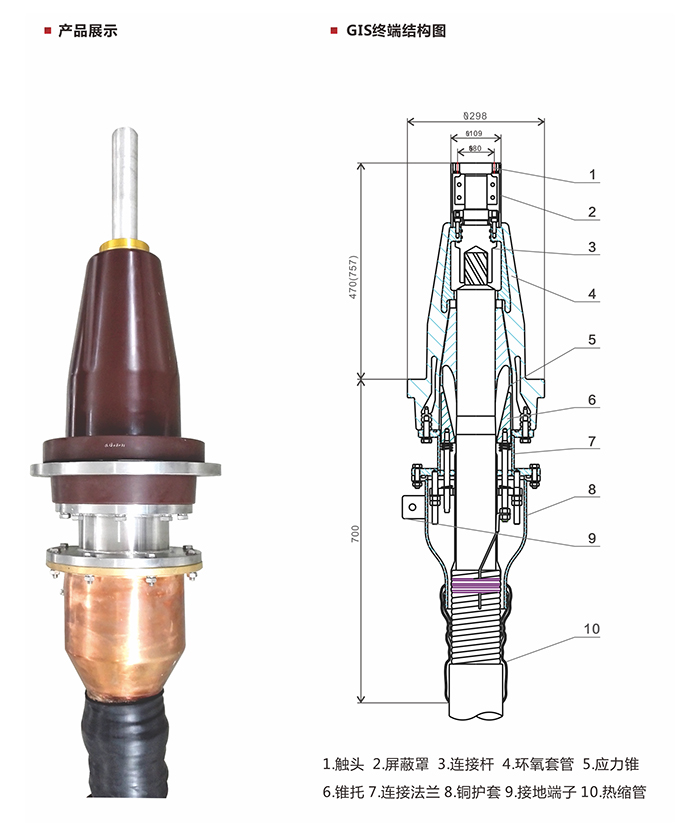

干式GIS终端采用应力锥外加环氧套管的组合结构，通过弹簧组件使预制应力锥表面紧贴环氧套管内壁，达到合理的界面压力。它适用于安装到SF6气体绝缘开关柜、GIS组合电器和变压器等设备上，实现电缆与电器设备的电气连接。安装接口尺寸和供货范围符合IEC60859的规定。

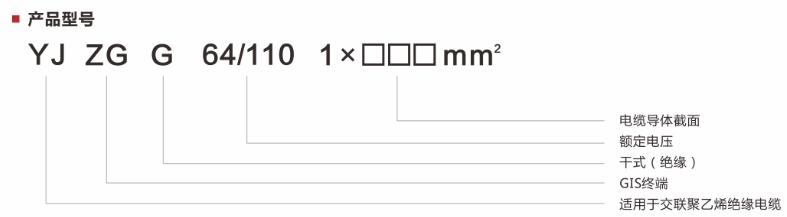

产品型号

YJ ZG G 64/110 1×□□□ mm²

产品特点

。整个终端为干式结构，内部无需充绝缘或气体，对环境无污染；

。应力锥压紧弹簧组件设计可对应力锥本体提供恒定持久的界面压力；

。结构紧凑，安装方便，性能可靠；

。终端所有电气连接、绝缘部件都置于金属壳体内，全屏蔽，免维护；

。所有预制式应力锥在工厂内按标准100%经过出厂检测。

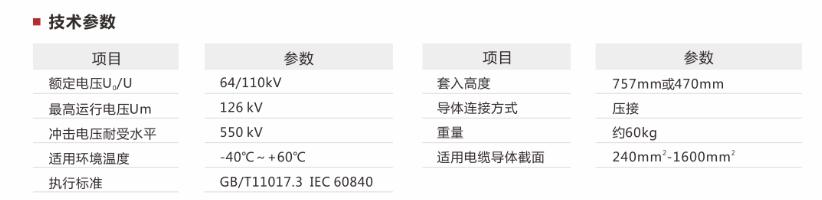

 技术参数

适用导体截面

根据产品技术参数，本干式 GIS 终端适用的电缆导体截面范围为 240 mm² ~ 1600 mm²。该范围内的常见规格包括 240、300、400、500、630、800、1000、1600 mm² 等，完整型号按实际导体截面填写，例如：

YJ ZG G 64/110 1×□□□ mm²（□□□ 为实际截面数值，范围 240 ~ 1600 mm²）

注：具体可选截面规格及对应型号以厂家选型手册及技术资料为准。
